晨控CK-FR03系列作為晨控智能工業級別RFID讀寫器,支持大部分工業協議如RS232、RS485、以太網。支持工業協議Modbus RTU、Modbus TCP、Profinet、EtherNet/IP、EtherCat以及自由協議TCP/IP等。

本期主題：圍繞CK-FR03產品的EtherNet/IP通訊協議與和利時LX系列PLC進行通訊配置說明。

準備階段

l編程軟件：AutoThink

l工業RFID讀寫器：CK-FR03-EIP

lPLC型號：LX-500

l通訊協議：EtherNet/IP

l連接方式：以太網

配置設置： 1、配置IP

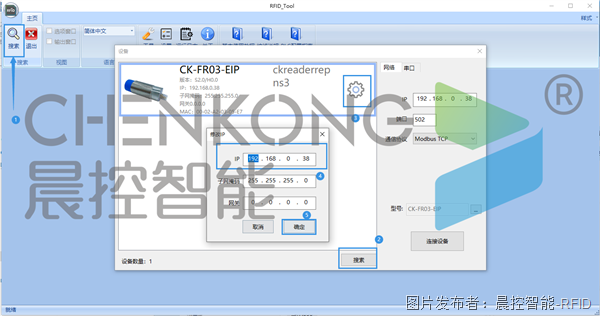

打開配置軟件，搜索設備后，

點擊齒輪，修改IP

確定保存

2、配置參數

搜索設備后雙擊連接設備

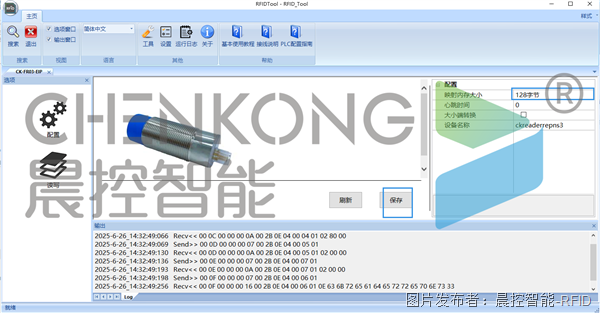

在配置頁面將映射內存大小改為128字節

點擊保存后斷電重啟

通訊設置：

1、添加設備文件

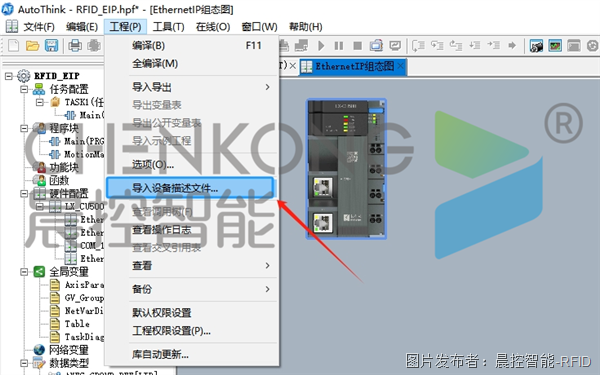

在工程中點擊導入設備描述文件

選擇設備文件添加

2、添加EIP協議

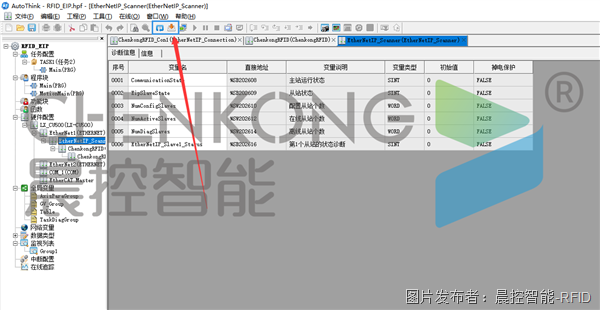

右鍵PLC的EtherNet1（ETHERNET）點擊添加協議

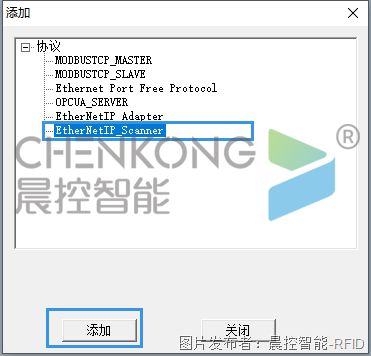

選擇添加EtherNetIP_Scanner

3、添加設備

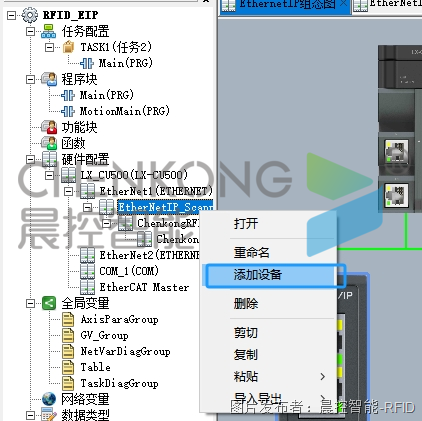

點擊添加的EtherNetIP_Scanner右鍵添加設備

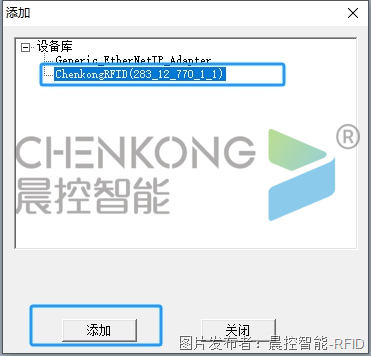

選擇添加導入的設備

4、填寫IP

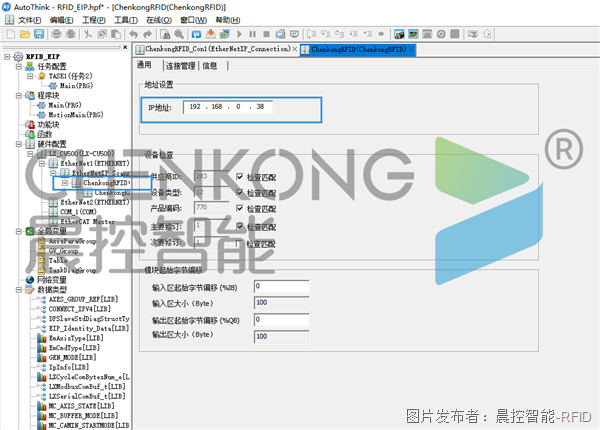

雙擊添加的設備

在通用頁面，填寫設備的IP地址

5、設置映射數據

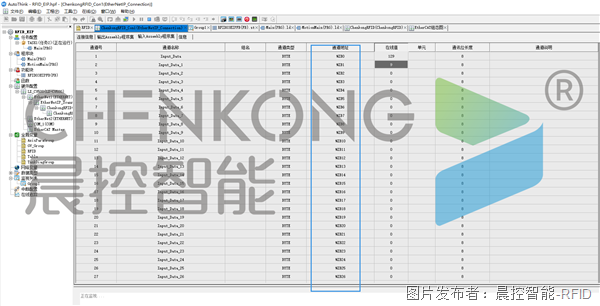

打開設備的映射設置

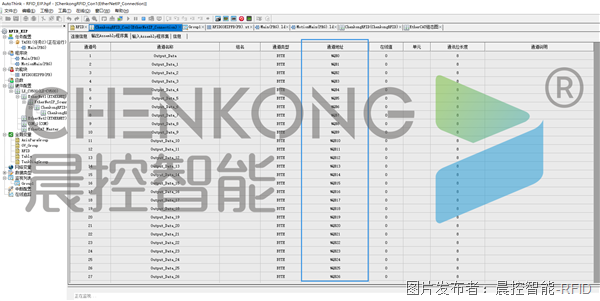

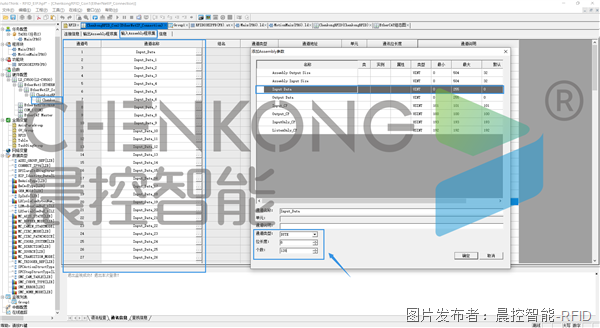

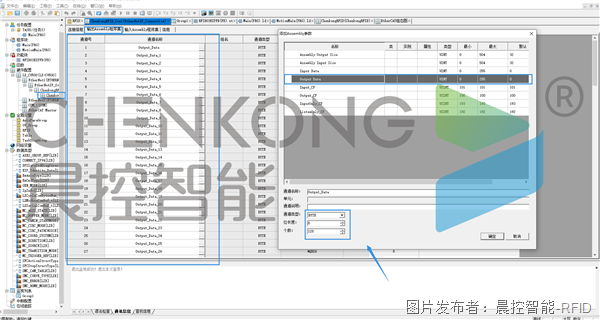

在輸出Assembly程序集和輸入Assembly程序集中分別添加128個BYTE

6、下載程序

編譯然后將配置下載到PLC中

即配置完成

功能塊配置

1、確定設置映射數據地址以及連續性（需要連續地址）

2、新建變量

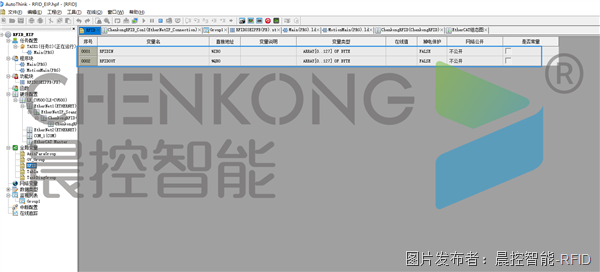

新建變量/在全局變量中，新建兩個128長度byte數組變量，分別作為輸入輸出數據映射

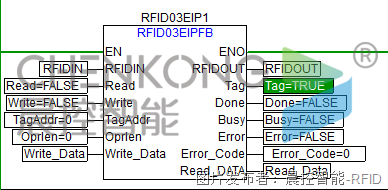

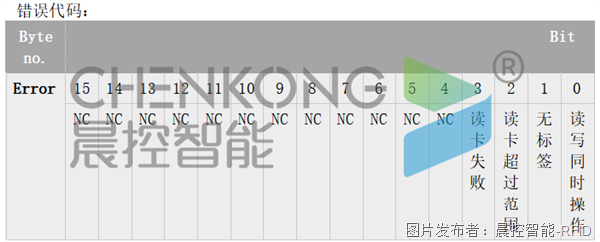

3、功能塊說明

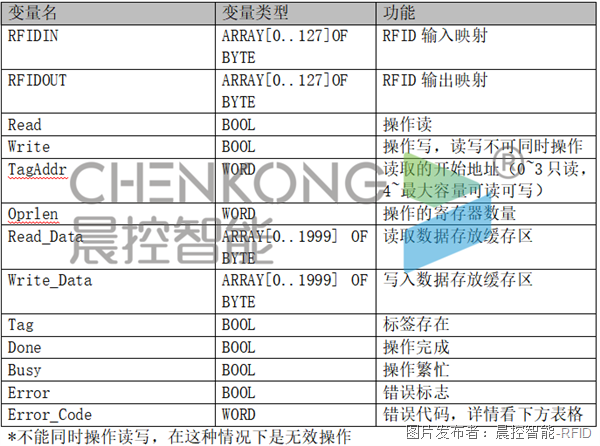

寫操作說明：

將需要寫的數據放入寫緩存區Write_Data

置位寫操作Write

DONE置位操作完成

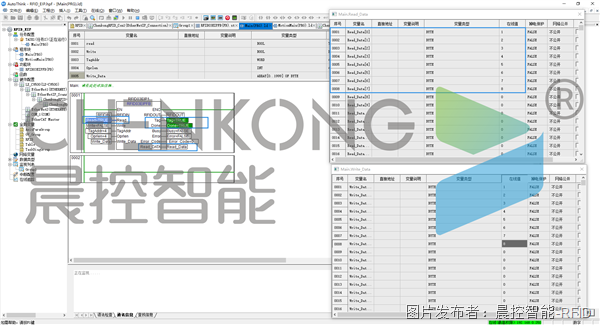

讀操作說明：

置位讀操作Read

等待DONE置位操作完成

讀取數據緩存到讀數據緩存區Read_Data
