隨著清潔能源裝機規模的快速擴容，其出力特性呈現顯著的隨機性、間歇性與波動性，配套調峰能力不足的問題日益凸顯，各地相繼明確 30% Pe 以下甚至 20% Pe 超低負荷深度調峰的目標要求。

艾默生始終聚焦行業痛點，通過技術創新與工程實踐的深度融合，助力客戶在滿足電網靈活調度要求的同時有效保障機組安全穩定運行。

以利港電廠為例，本文將深度解析 Ovation DCS 系統在直流爐深度調峰中的應用實踐，著重闡述如何依托嵌入式先進控制技術來應對上述挑戰。

01項目背景與需求

利港電廠 650MW 超臨界直流爐，采用 П 型露天布置+四角切圓燃燒設計，原最低調峰負荷為 50%。為響應電網新能源消納需求，需通過 DCS 優化實現 20% 負荷（130MW）深度調峰，并達成目標：

1.控制穩定性：

主汽壓力偏差 ≤±0.8MPa，中間點溫度波動 ≤±16℃。

2.自動化水平：

CCS 全負荷段投用，AGC 指令跟隨速率 ≥1% Pe/min。

3.安全邊界：

分離器水位保護、水冷壁溫度超限預警閾值動態調整。

02直流爐深度調峰三大控制難點

與DCS破解方案

1 水煤比（WFR）動態解耦控制

●難點：

無汽包結構導致工質流程敏感，負荷突變易引發主汽溫/壓振蕩。

●DCS 策略：

1. URO 控制系統：中間點溫度偏差 ≤±10℃ 時優先調節給煤量，超限后聯動給水快速抑制（較原 CCS 調節速度提升 40% ）

2. 重構滑壓曲線，130MW 負荷主汽壓降至 11.8MPa（原系統最低 16.4MPa）

2 干/濕態無擾切換控制

●難點：

低負荷下給水流量冗余導致分離器水位波動。

●DCS 策略：

1. 給水主控自適應限值：負荷 >250MW 時下限 560t/h，<200MW 切換至 404t/h。

2. 爐水循環泵聯鎖啟動，主汽壓力波動壓縮至 ±0.65MPa。

3 燃燒系統寬負荷穩燃

●難點：

低負荷煤粉濃度分布不均，爐膛負壓波動。

●DCS 策略：

1. 磨煤機智能啟停功能組：負荷 <180MW 自動啟停磨煤機，煤量波動 ≤±2t/h。

2. 四角切圓風量配比優化，氧量穩定在 9%-10%。

03DCS深度調峰關鍵技術落地

1 控制邏輯重構

●煤水曲線擴展：

新增 20%-50% 負荷段參數，破解低負荷煤水失配。

●壓力-負荷協同：

開發 5-6.5MW/min 變負荷速率模塊。

2 功能組自動化

●一鍵升降負荷功能組：

325MW?130MW 全自動操作，負荷偏差 ±2MW。

●設備聯鎖保護：

給水流量 <404t/h 觸發三級報警，聯動減煤/增泵響應時間 <3s。

04實施效果與行業價值

●調峰能力：最低負荷由 50% 降至20%（130MW），單機調峰收益提升。

●控制品質：主汽壓力波動 ±0.65MPa，中間點溫度偏差 ±14℃，優于設計標準。

●自動化率：CCS 投用率由 68% 提升至 98%，30% 深調操作頻次下降 70%。

05結語

利港電廠直流爐的深度調峰改造，通過 URO 控制、給水-燃料協同限值和智能功能組開發，成功突破直流爐低負荷瓶頸。該方案在AGC模式下實現 6MW/min 連續變負荷，并驗證 20% 負荷 4 小時穩定運行能力，為火電靈活性改造提供新范式。

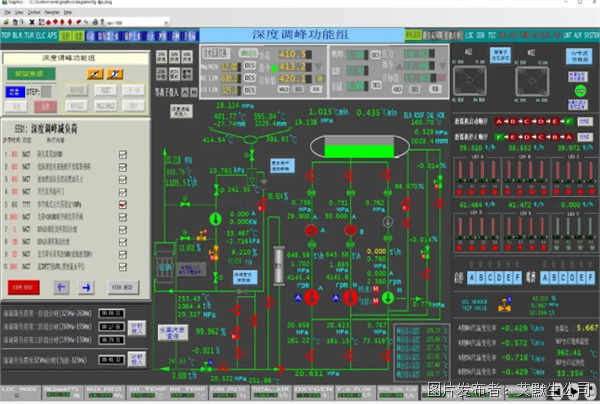

深度調峰優化控制系統人機交互界面-1

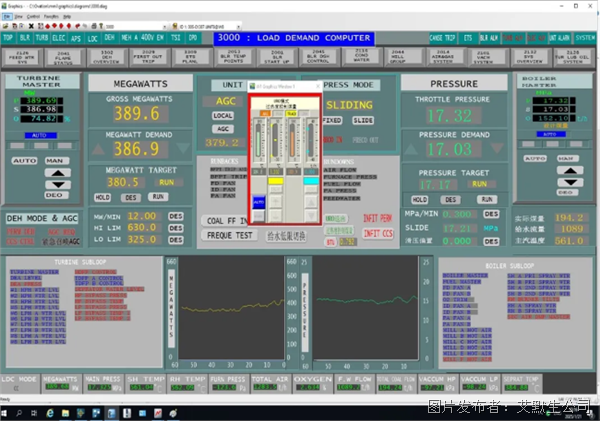

深度調峰優化控制系統人機交互界面-2
