1553B總線通訊卡是一種專門用于采集、監控和分析?MIL-STD-1553B航空數據總線?通信數據的硬件設備。它主要用于航空、航天及國防電子系統的開發、測試、維護和故障診斷中。以下是其核心特點和功能：

?? 一、核心功能

數據采集與記錄?

實時捕獲總線上的所有通信數據（命令字、數據字、狀態字），支持高速（1Mbps）、大流量數據的連續記錄。

提供?雙冗余通道設計?（部分型號支持1-10個獨立通道），確保數據可靠性。

總線監控（BM模式）?

以“監聽者”角色無干擾地監測總線活動，100%記錄所有消息，并實時檢測傳輸錯誤（如奇偶校驗錯、格式錯）。

協議仿真與測試?

總線控制器（BC）模式?：模擬主控端發送指令，調度消息周期，支持故障注入（如錯誤重試、信號延遲）以測試系統容錯性。

遠程終端（RT）模式?：模擬子系統響應指令，支持最多31個RT地址模擬。

?? 二、關鍵技術指標

硬件性能?

傳輸速率?：1Mbps（符合MIL-STD-1553B標準）。

時間標簽精度?：64位時標，分辨率達20納秒，用于高精度時序分析。

緩存容量?：最高支持1024MB DDR3緩存，避免數據丟失。

架構設計?

采用?FPGA+DSP架構?（如TMS320F206芯片），實現協議處理的硬件加速和靈活性。

模塊化設計（如底板+功能子卡），便于擴展與維護。

可靠性特性?

支持變壓器耦合或直接耦合，適應不同電氣環境。

內置溫度監控與硬件自檢（BIT）功能。

?? 三、典型應用場景

航電系統開發與驗證?

測試機載電子子系統（如雷達、導航設備）的通信兼容性與穩定性。

故障診斷與維護?

實時解析總線數據流，定位通信故障點（如線纜磨損、終端響應異常）。

半實物仿真（HIL）?

在實驗室環境中模擬真實總線交互，驗證飛控軟件邏輯。

?? 四、軟件與生態支持

開發兼容性?：提供Windows/Linux驅動及SDK，支持LabVIEW、C#、VB.NET等開發環境。

高級功能?：

信號波形實時顯示、協議層故障注入、自動生成測試代碼。

支持IRIG-B時間碼同步，確保多設備協同測試精度。

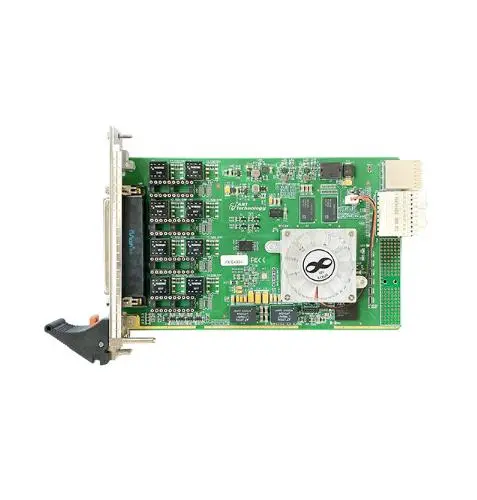

?? 五、代表產品（示例）

產品型號                        特點簡述                                              來源廠商

PCIe4331?  4通道雙冗余，1024MB緩存，支持全功能    阿爾泰科技

USB4331?       便攜式設計，1通道，支持BC/RT/BM            阿爾泰科技

?? 總結

        1553B通訊卡是航空電子系統測試的核心工具，通過多模式運行（BC/RT/BM）、高精度時序標簽、大容量緩存及故障注入能力，實現對MIL-STD-1553B總線數據的全面捕獲與分析，確保航電系統的可靠性與符合性。
