【概述】

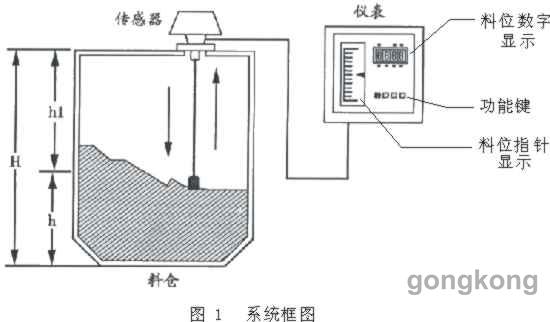

重錘料位計由傳感器和儀表組成，傳感器采用重錘探測式，各種信號由磁敏感元件取出，無機械觸點、運行可靠。如圖 1 所示傳感器放置倉頂，重錘由電機通過不銹鋼帶牽引吊放倉內。儀表控制傳感器自動定時對料位進行探測，每次測量時重錘從倉頂起始位置開始下降，碰到料面立即返回到倉頂等待下一次測量。儀表通過對重錘下降過程計數信號的處理可得到倉頂到料面的距離 h1，倉高 H 是由用戶自己設置的，這樣用倉高 H 減去 h1 便可得出料位高度 h=H-h1，儀表直接顯示料位高度 h。重錘料位計采用單片微機，功能強，操作簡易，特別適用于水泥、冶金、煤炭、化工、飼料、碼頭、糧食、等行業各種料倉的粉末狀、塊狀顆粒狀物料的物位測量與控制。
【產品特點】
1.復位升錘功能： 按復位鍵或儀表上電，儀表即控制傳感器升錘。這樣可以避免測量時突然斷電，再上 電送料時出現埋錘現象。
2.降錘限位功能： 重錘只能下降至設定的空倉高度距離，下降至此距離后即使不能碰到料面也不再下降而轉為升錘，這樣就防止了空倉時重錘降到出料口內被卡住的現象發生。
3.儀表自復位功能：儀表設有看門狗電路，當過強干擾使程序走亂時可自動復位使儀表恢復正常工作。
【型號編制及說明】
【主要技術指標】
1.料位測量范圍：00.00～69.99m 料重顯示范圍：00.00～999.9噸
2.測量誤差：≤±5cm
3.顯示分辯率：數字5cm 模擬2%
4.傳感器至儀表傳輸距離：≤1km
5.電源：AC220V±10% 50HZ
6.工作環境：
儀表：溫度：5～40℃ 濕度：<85%
傳感器：溫度：-40～70℃ 濕度：≤90%
7.消耗功率：傳感器：180W 儀表：20W
8.變送輸出：4～20mA
9.報警輸出：故障報警，上下限報警繼電器輸出(AC220V 0.5A)。
10.儀表安裝方式：盤裝或壁掛
11.外形尺寸 盤裝式：165×165(mm)×440(mm) (寬×高×深)
壁掛式：400×180(mm)×240(mm) (長×寬×高)
12.盤裝開孔 153 ×153 (mm)
