森創 PNF/PNE 機械傳動

收錄型號： 0條（帶參數型號： 0 條）

選型指南： 0 條應用案例： 0 條

安裝調試： 0 條安裝調試： 0 條

維護維修： 0 條升級改造： 0 條

收藏

詳細介紹

機械傳動單元

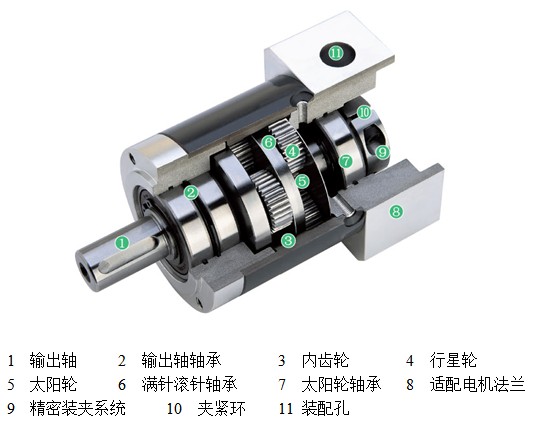

行星齒輪減速器PN/WPN系列

特點

概念術語

減速比：

減速器輸入轉速與輸出轉速之比。

級數：

減速器所含行星齒輪的套數。采用單套齒輪的稱為單級，減速比一般小于10:1，采用多套齒輪的稱為多級，以滿足較大傳動比的要求。

滿載效率：

在額定負載下，減速器輸出功率與輸入功率的比值。

額定壽命：

在額定負載下，減速器以額定輸入轉速運轉時的連續工作小時數。

額定輸出轉矩：

在某一確定輸入轉速下，可保證減速器額定壽命的安全輸出轉矩。

極限輸出轉矩：

減速器可承受的瞬時最大輸出轉矩。

噪音：

此數值是在距離減速器1米，輸入轉速為3000轉/分鐘，減速器空載正常運行時的測量值。

回差：

也稱“回程間隙”或“背隙”。主要是由齒輪嚙合側隙造成的運動滯后量，通常在換向時產生，回差反映了齒輪加工和裝配的精度水平。測試時將輸出端固定，輸入端順時針和逆時針方向旋轉，在輸出端產生±2%額定轉矩時，輸入端兩個旋轉方向的極限位置之間的角位移之差，即為回差。單位是：“弧分”，即一度的六十分之一。

抗扭剛度：

反映整機在額定負載時彈性扭轉變形的大小。

選型指南

根據回差精度及安裝方式等標準確定選擇何種減速器。
允許輸入的法蘭和軸徑尺寸：
與減速器相連的電機尺寸應符合“外形尺寸”中的“法蘭連接處的尺寸要求”。
額定輸出轉矩：
適配電機的額定輸出轉矩乘以減速器的減速比，再與減速器滿載效率相乘后得出減速器輸出轉矩，該轉矩應小于或等于減速器的額定輸出轉矩。
最大輸入轉速：
電機的最高輸出轉速要小于減速器的最大允許輸入轉速。

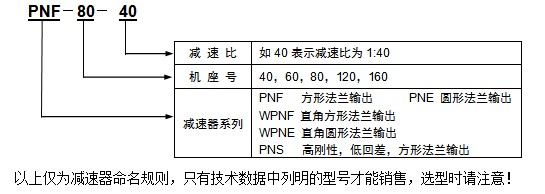

型號說明

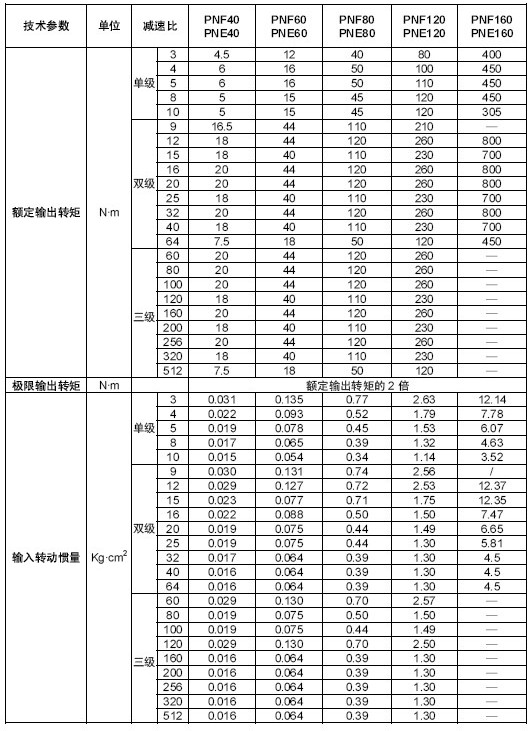

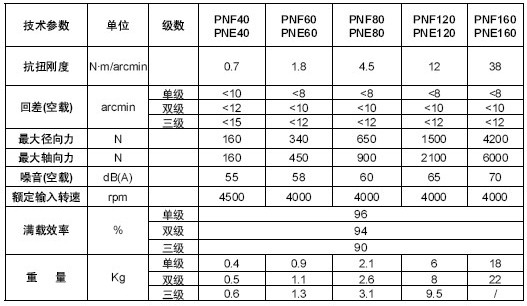

技術數據
PNF/PNE 系列減速器

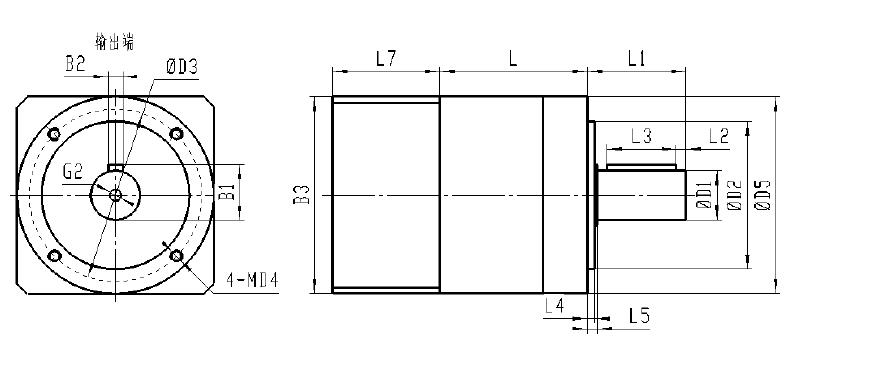

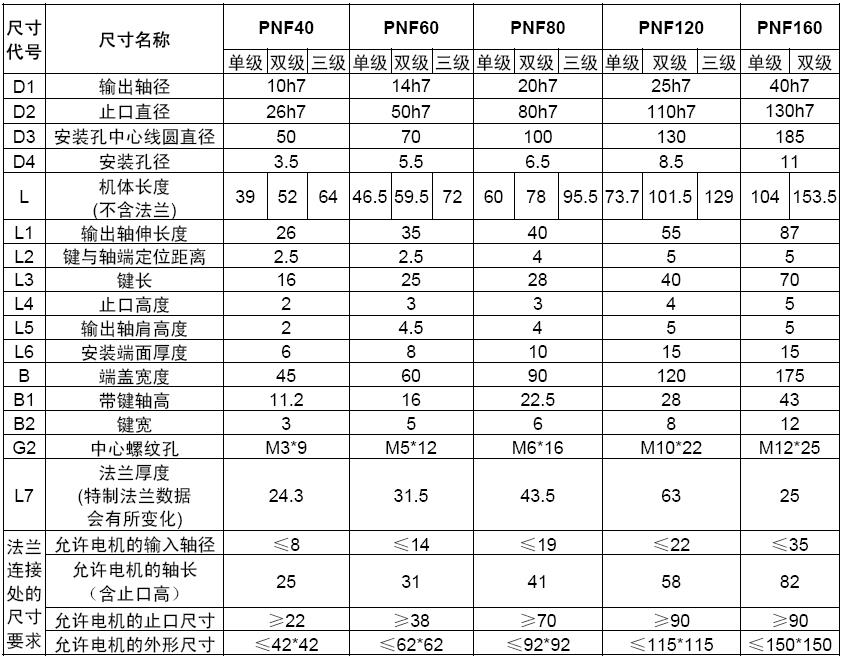

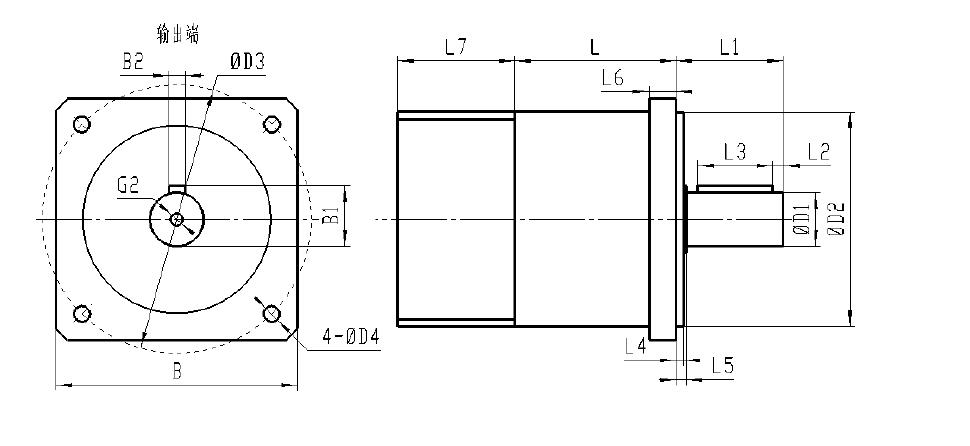

外形尺寸 （單位：mm）

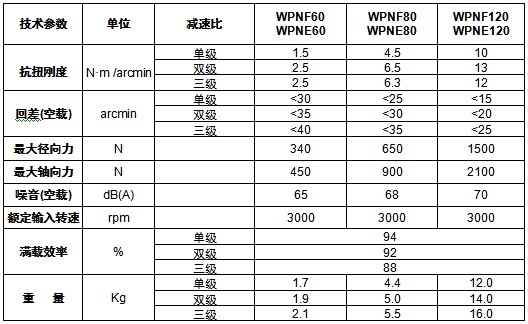

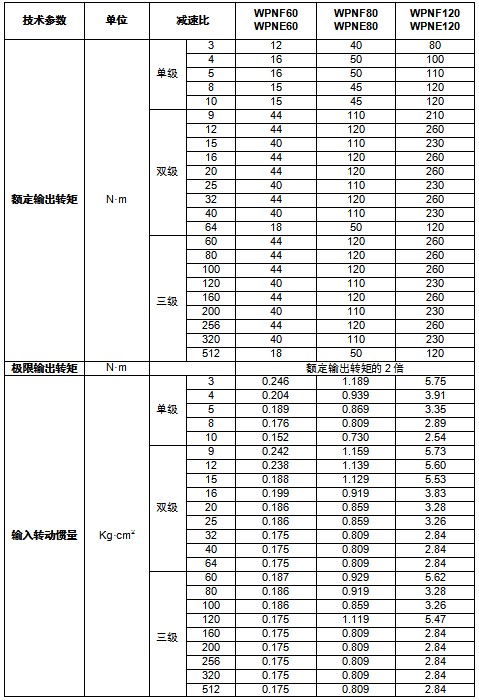

技術數據
WPNF/WPNE 系列減速器

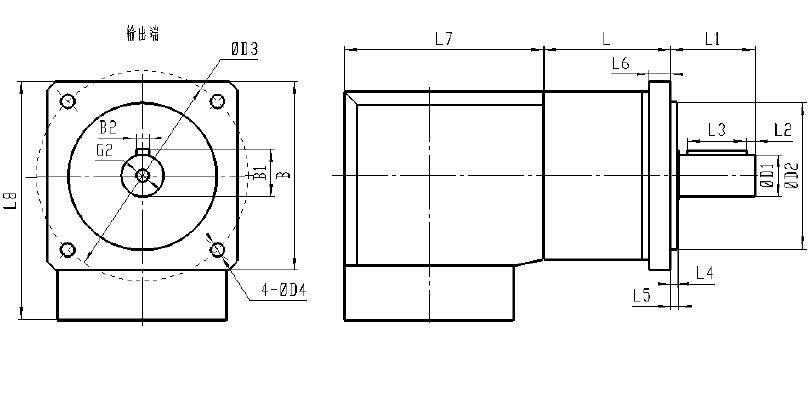

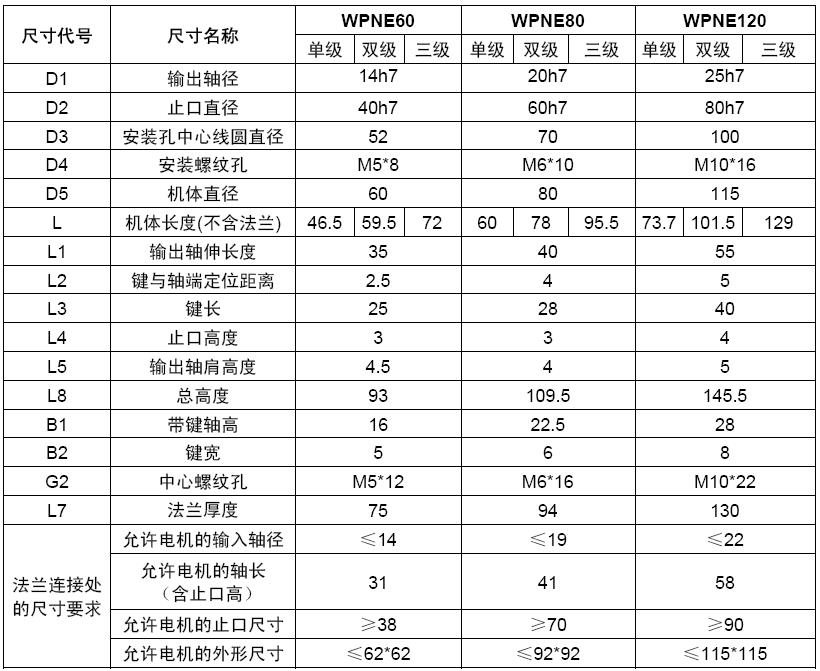

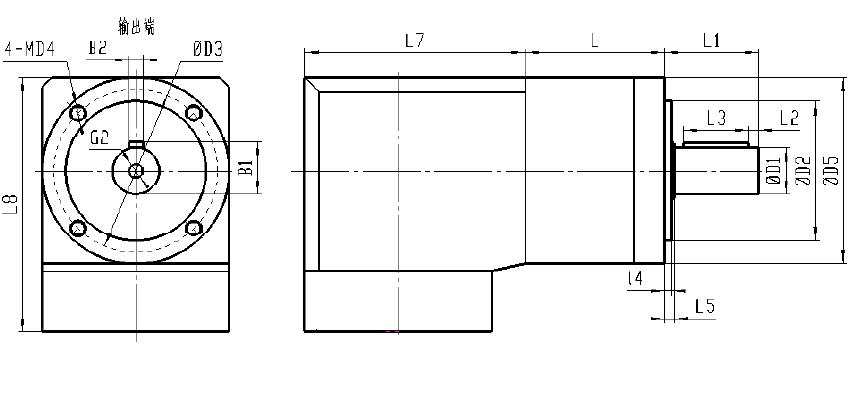

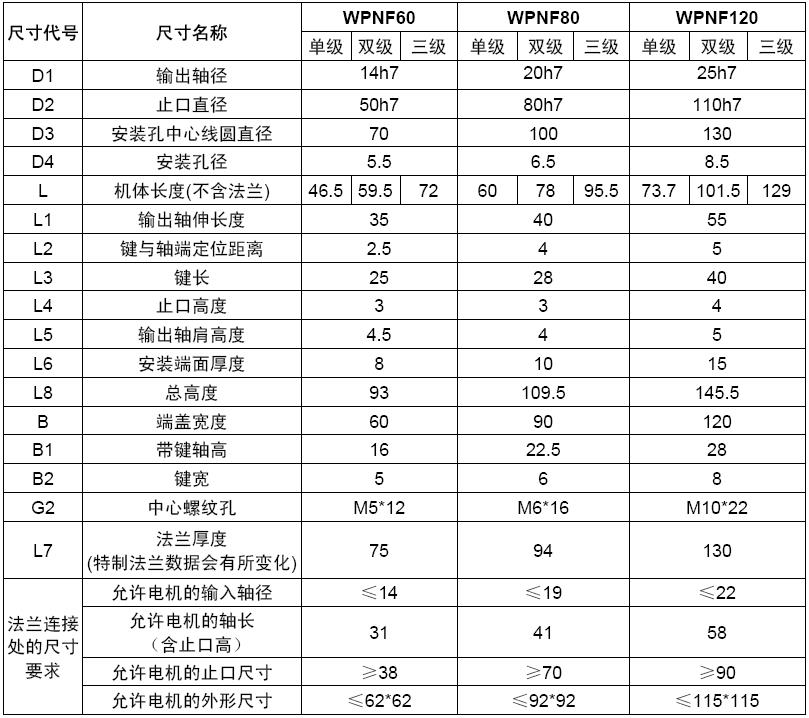

外形尺寸 （單位：mm）

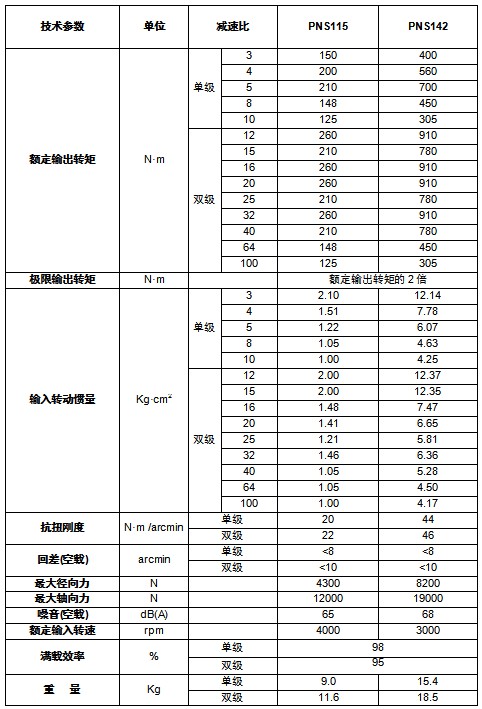

技術數據
PNS 系列減速器

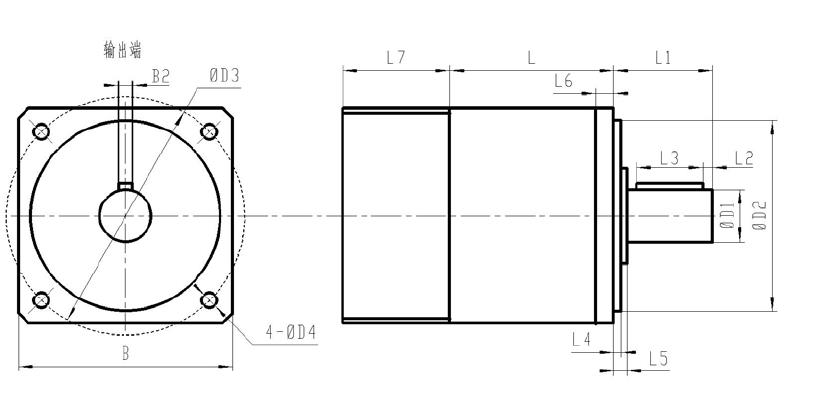

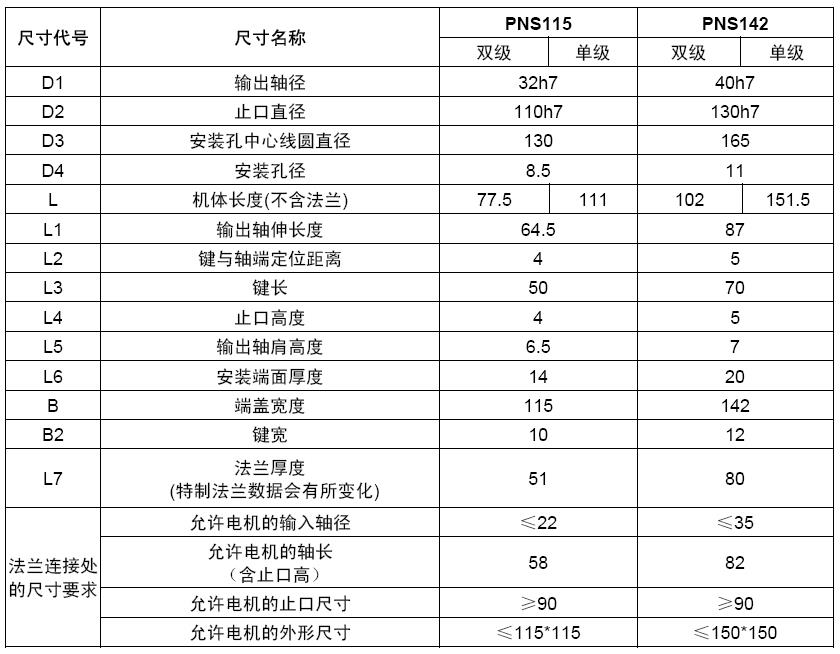

外形尺寸 （單位：mm）
